Cabezal de corte láser de fibra con autoenfoque BOCI BLT421S
Cabezal de corte láser de fibra con autoenfoque BOCI BLT421S
SKU:BLT421S F150
No se pudo cargar la disponibilidad de retiro
Compartir
M=2,0(-50 mm~ +35 mm)

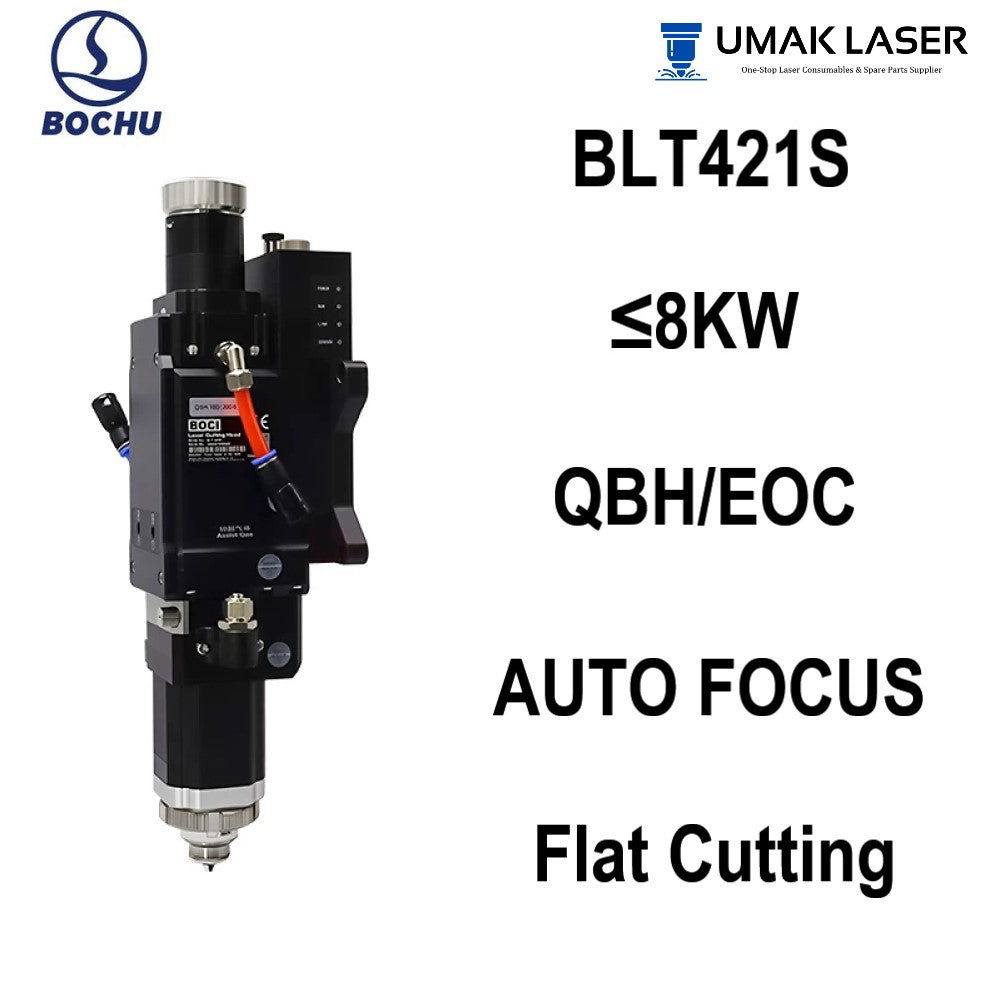

El BOCI BLT421S es un cabezal de corte láser de enfoque automático desarrollado para máquinas de corte láser de fibra de media y alta potencia.
Diseñado para el procesamiento de chapa metálica orientado a la producción, el BLT421S proporciona un ajuste automático del enfoque para reducir la configuración manual y permitir un funcionamiento más eficiente cuando los requisitos de producción cambian entre materiales y condiciones de corte.
El BLT421S admite sistemas de láser de fibra de hasta 8 kW, según la documentación del producto, y está disponible con configuraciones de interfaz de fibra QBH y EOC. Por lo tanto, es una opción adecuada para fabricantes de maquinaria y usuarios que trabajan con equipos láser de fibra de alta potencia.
Su posicionamiento dentro de la gama BOCI BLT4 lo hace adecuado para máquinas de producción en las que el enfoque automático y un rango de potencia más amplio son más importantes que la configuración compacta y básica de cabezales de corte más pequeños.
Para el reemplazo o la actualización de la máquina, verifique la versión específica del BLT421S, la configuración óptica, la interfaz de fibra y las dimensiones de montaje antes de realizar el pedido.
- Corte biselado 2D
Con eje de giro AB puede soportar el corte de biseles tipo V, Y, X y otros, con un bisel máximo de ±45° y formación en una sola vez, lo que reduce el proceso de biselado, disminuye los costos y aumenta la eficiencia.
- Protección contra colisiones
Los tornillos protectores evitan daños en el cabezal de corte. No se pierde tiempo en reparaciones de depósito.
- Enfoque rápido
La lente colimadora se utiliza para ajustar la posición focal verticalmente.
- Refrigeración por agua
Cubre el 90% del cabezal de corte para mejorar la estabilidad del corte.
- Supervisión de la ventana de protección
Supervisa la contaminación para evitar su impacto en la calidad del corte.
Cabezal de corte láser de fibra para máquinas de corte láser de fibra
El cabezal de corte láser de fibra es un componente óptico clave de una máquina de corte láser de fibra, responsable de enfocar el rayo láser en el material y de suministrar el gas de corte al área de procesamiento.
Un cabezal de corte correctamente adaptado puede tener un impacto directo en la calidad del corte, el rendimiento del enfoque, el suministro de gas y la productividad general de la máquina. Este cabezal de corte láser de fibra está diseñado para sistemas de corte de metal industriales y se puede configurar para diferentes potencias láser, requisitos de enfoque y estructuras de máquina.
Según la configuración, las opciones pueden incluir enfoque automático o manual, diferentes sistemas ópticos, ventanas protectoras e interfaces para varias máquinas láser de fibra.
El cabezal de corte es adecuado para el procesamiento de chapa, la fabricación de metal y las aplicaciones de corte láser industrial que involucran materiales como acero al carbono, acero inoxidable y aluminio.
Para fabricantes de máquinas, distribuidores, empresas de servicio y usuarios finales, se puede utilizar para la integración de nuevas máquinas, el reemplazo del cabezal de corte o las actualizaciones de máquinas.
Características Clave
-
Enfoque Láser de Precisión
El sistema óptico está diseñado para enfocar con precisión el rayo láser sobre la pieza de trabajo, lo que ayuda a mantener un rendimiento de corte constante cuando los componentes ópticos y los parámetros del proceso se combinan correctamente.
-
Opciones de enfoque automático y enfoque manual
Hay disponibles diferentes configuraciones para máquinas con distintas necesidades de enfoque. Las versiones con autoenfoque pueden reducir el tiempo de configuración y simplificar el ajuste de enfoque durante la producción, mientras que las configuraciones de enfoque manual proporcionan una solución sencilla para los sistemas de corte estándar.
-
Diseñado para corte por láser de fibra
El cabezal de corte está diseñado para sistemas láser de fibra y puede adaptarse a diferentes potencias de fuente láser según el modelo específico y la configuración óptica.
-
Diseño de ventana protectora
Una ventana protectora reemplazable ayuda a proteger los componentes ópticos internos del polvo, el humo y las partículas metálicas generadas durante el corte.
La inspección y el reemplazo regulares de la ventana protectora pueden ayudar a mantener el rendimiento óptico y reducir el riesgo de daños a la óptica interna.
-
Suministro eficiente de gas de asistencia
La boquilla y la trayectoria del gas están diseñadas para dirigir el gas de asistencia hacia el área de corte. La presión adecuada del gas, la selección de la boquilla, la alineación y los parámetros de enfoque siguen siendo importantes para lograr el resultado de corte deseado.
-
Apto para reemplazo y actualizaciones de maquinaria
Un cabezal de corte láser puede utilizarse al sustituir un cabezal de corte dañado u obsoleto, o al actualizar una máquina de corte por láser de fibra existente a una configuración de corte diferente.
Aplicaciones
-
Corte de chapa
Adecuado para el procesamiento general de chapa donde se requiere un enfoque y un rendimiento de corte consistentes.
-
Corte de acero al carbono
Puede utilizarse con la potencia láser, la configuración de la boquilla y los parámetros de corte adecuados para el procesamiento de acero al carbono.
-
Corte de acero inoxidable
Adecuado para la fabricación de acero inoxidable y el procesamiento industrial de metales cuando se combina con la configuración óptica y de proceso apropiada.
-
Corte de aluminio
Se puede configurar para aplicaciones de corte de aluminio cuando se dispone de la potencia láser, la óptica, el gas auxiliar y los parámetros de proceso adecuados.
-
Fabricación de metales
Adecuado para talleres de fabricación que producen soportes, paneles, marcos, carcasas, piezas de máquinas y otros componentes metálicos.
-
Máquinas industriales de corte por láser
El cabezal de corte puede integrarse en nuevas máquinas de corte láser de fibra o utilizarse como componente de repuesto para equipos existentes.
Compatibilidad, mantenimiento y reemplazo
-
Compatibilidad
La compatibilidad debe confirmarse en función de la configuración completa del cabezal de corte, y no solo de la marca.
Antes de realizar el pedido, compruebe lo siguiente:
- Potencia de la fuente láser
- Modelo del cabezal de corte
- Configuración de enfoque automático o manual
- Distancia focal
- Configuración de la lente de colimación y enfoque
- Tamaño de la ventana protectora
- Tipo y rosca de la boquilla
- Dimensiones de montaje
- Interfaz de fibra
- Estructura de la máquina y requisitos de instalación
El cabezal de corte puede seleccionarse para diferentes sistemas láser de fibra y configuraciones de máquina. Para proyectos de reemplazo, recomendamos comparar el modelo de cabezal de corte existente, las dimensiones de montaje y la configuración óptica antes de la compra.
Si va a reemplazar un cabezal de corte existente, proporcionar el modelo actual del cabezal, la potencia del láser y una foto del cabezal existente puede ayudar a confirmar la configuración adecuada.
-
Mantenimiento y sustitución
La ventana protectora es uno de los componentes ópticos que se reemplazan con mayor frecuencia en un cabezal de corte láser.
El polvo, el humo, las salpicaduras de metal y la alineación incorrecta de la boquilla pueden afectar la ventana protectora y, en última instancia, repercutir en el rendimiento del corte.
Para una producción regular, los operarios deben inspeccionar el estado de la ventana protectora y la boquilla y sustituir los componentes dañados o contaminados cuando sea necesario.
Otros componentes consumibles u ópticos, incluidas las lentes de enfoque, las lentes de colimación y las boquillas, también deben seleccionarse de acuerdo con el modelo específico del cabezal de corte.
El uso de las piezas de repuesto correctas ayuda a reducir el tiempo de inactividad innecesario y facilita el mantenimiento rutinario a los usuarios de máquinas de corte por láser y a las empresas de servicios.
Preguntas frecuentes
-
P1: ¿Cómo elijo el cabezal de corte láser adecuado?
Al seleccionar un cabezal de corte láser de fibra, los factores más importantes no son simplemente la marca o la potencia láser anunciada.
Considere la configuración completa de la máquina, que incluye:
Potencia del láser → Modelo del cabezal de corte → Configuración óptica → Distancia focal → Boquilla → Sistema de control
Para proyectos de reemplazo o actualización, la coincidencia de estos parámetros antes de realizar el pedido puede ayudar a evitar problemas de instalación y tiempos de ininactividad innecesarios.
-
P2: ¿Puedo reemplazar mi cabezal de corte existente con uno de otra marca?
En algunos casos, SÍ
Sin embargo, las dimensiones físicas de montaje, la configuración óptica, la interfaz de fibra, el sistema de control y el sistema de enfoque deben verificarse antes del reemplazo.
-
P3: ¿Cuál es la diferencia entre los cabezales de corte de enfoque automático y de enfoque manual?
Un cabezal de corte de enfoque automático puede ajustar automáticamente la posición focal a través del sistema de control de la máquina, lo que reduce el trabajo de configuración manual. Un cabezal de enfoque manual requiere que el operador ajuste la posición de enfoque manualmente.
La mejor opción depende de la configuración de la máquina y de los requisitos de producción.
-
P4: ¿Requiere un láser de mayor potencia un cabezal de corte diferente?
No necesariamente cada láser de mayor potencia requiere un tipo de cabezal de corte completamente diferente, pero el cabezal de corte debe estar clasificado y configurado para la potencia del láser y los requisitos ópticos del sistema.
También se deben considerar la configuración de la lente, el diseño de enfriamiento y otros componentes.
-
P5: ¿Con qué frecuencia se debe reemplazar la ventana protectora?
No existe un intervalo de sustitución universal. Depende de las horas de corte, el material, el gas de asistencia, el estado de la boquilla, la configuración de la máquina y el entorno de trabajo.
La ventana de protección debe inspeccionarse periódicamente y sustituirse cuando se detecten contaminantes, arañazos, quemaduras u otros daños.
-
P6: ¿Por qué cambia la calidad de corte después de reemplazar un cabezal de corte?
Entre las posibles causas se incluyen una posición de enfoque incorrecta, una alineación óptica, una alineación de la boquilla, una selección incorrecta de la boquilla, la contaminación de la ventana protectora o las diferencias entre la configuración óptica antigua y la nueva.
Es posible que también sea necesario ajustar los parámetros de corte después de cambiar el cabezal de corte.
-
P7: ¿Se puede utilizar este cabezal de corte tanto para acero al carbono como para acero inoxidable?
SÍ.
Un cabezal de corte láser de fibra correctamente configurado puede utilizarse para diferentes materiales metálicos. Sin embargo, la potencia láser adecuada, la boquilla, el gas de asistencia, la posición de enfoque y los parámetros de corte variarán según el material y el grosor. -
P8: ¿Es este cabezal de corte adecuado para actualizaciones de máquinas?
Sí. Los cabezales de corte se suelen sustituir durante las actualizaciones de la máquina, pero el nuevo cabezal debe comprobarse con la fuente láser existente, el controlador, la estructura de montaje, la configuración óptica y el sistema de control de la máquina antes de la instalación.
-
